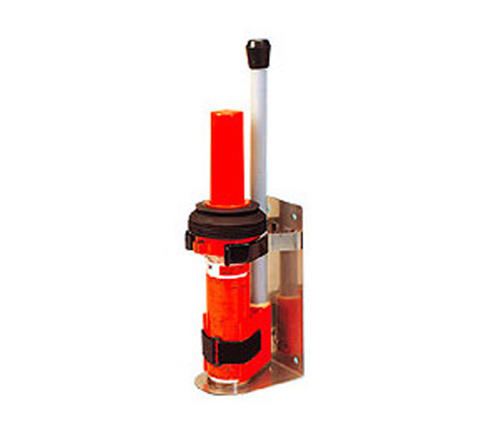

雷达应答器，英文Racons (根据SOLAS，英文名称为 Radar transponder

主要为船舶服务，属于船舶无线电救生设备，它通过接收船舶雷达发出的信号，雷达应答器收到此信号后立即应答并向船舶回发应答信号，正确引导船舶进出港，

整机包括六大部分：1)微波天线，2)微波发射与接收组件，3)对数检波器及鉴频组件，4)频率校正及编码调制组件，5)计算机组件，6)电源变压器

现有船舶上，大多为遇险情况下使用。

连接关系和作用

1)、微波天线用于通过它接收雷达信号并向雷达发射信号；连接环行器，信号双向传递；

2)、微波发射与接收组件包括环行器、平衡混频器、低噪声前置中频放大器依次相连组成的接收机前端，以及由压控震荡器与多级功率放大器连接组成的发射机，用于当雷达应答器通过微波天线收到一个频率信号时，经发射接口直至微波组件的环行器经混

频变为中频信号输至对数检波器及鉴频组件；

3)、对数检波器及鉴频组件由高稳定的集成电路组成的对数检波器，将频率转换成电压的鉴频器由宽频带相位检波器和电缆构成，输入接前中频放大器，输出接单片机和A/D转换器，由微波接收组件来的中频信号经对数放大及鉴频、检波电路取出频率

信号、幅度信号和脉宽信号输至CPU单片机；

4)、频率校正及编码调制组件组件包括对信号频率进行跟踪与截获的电路、对应答信号进行实时校正的电路，信号宽度鉴别电路和编码发生与调制电路，输入端接单片机，输出端接多功率放大器，将信号的频率、脉宽、幅度信息通过组件分别用于同频率回

发应答信号，对雷达天线付瓣信号的抑制和回发信号的码长(摩尔斯码)的控制；

5)、计算机组件单片机输入连接脉宽信号、经A/D转换的幅度信号和频率信号、输出接压控振荡器、编码发生器、与遥控遥侧接口信号双向传递，并与电源部和复位模块连接；

6)、电源变压器提供电源电压9～36VDC，电源输出端连接单片机及其它各组件。
