对讲机的工作原理抢先看!
对讲机的工作原理
1、发射部分:
锁相环和压控振荡器(VCO)产生发射的射频载波信号,经过缓冲放大,激励放大、功放,
产生额定的射频功率,经过天线低通滤波器,抑制谐波成分,然后通过天线发射出去。
2、接收部分:
接收部分将来自射频的放大信号与来自锁相环频率合成器电路的头一本振信号在头一混频器处混频并生成头一中频信号。
头一中频信号通过晶体滤波器进一步清除邻道的杂波信号。滤波后的头一中频信号进入中频处理芯片,与其二本振信号再次混频生成其二中频信号,
其二中频信号通过一个陶瓷滤波器滤除无用杂散信号后,被放大和鉴频,产生音频信号。音频信号通过放大、带通滤波器、去加重等电路,
进入音量控制电路和功率放大器放大,驱动扬声器,得到人们所需的信息。
3、调制信号及调制电路:
人的话音通过麦克风转换成音频的电信号
4、信令处理:
CPU产生CTCSS/CDCSS信号经过放大调整,进入压控振荡器进行调制。接收鉴频后得到的低频信号,
一部分经过放大和亚音频的带通滤波器进行滤波整形,进入CPU,与预设值进行比较,将其结果控制音频功放和扬声器的输出。即如果与预置值相同,
则打开扬声器,若不同,则关闭扬声器。

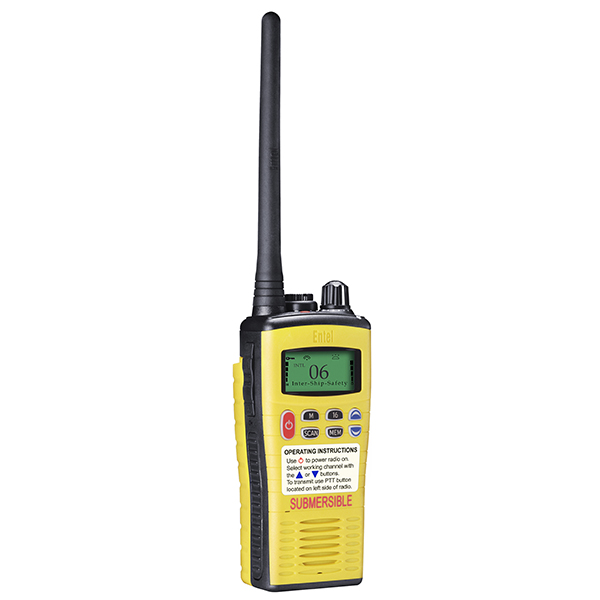

ENTEL 对讲机
